Información Básica.
No. de Modelo.
M6
Proceso de dar un título
ISO, CE
Garantía
12 meses
Grado automática
Automático
Instalación
Vertical
número de zona de calefacción
arriba 6 abajo 6
conducto de calefacción
2500mm
estilo de calefacción
aire caliente
número de zona de refrigeración
arriba 1 abajo 1
estilo de refrigeración
aire de refrigeración forzado
anchura máx. de pcb
300mm
ancho de la banda de malla
400mm
altura del proceso
900±20mm
peso
900kg
tipo de transportador
malla y cadena
fuente de alimentación
5line 3phase 380v 50/60hz
consumo de arranque
18kw
consumo constante
4-7kw
tiempo de rampa
unos 20 minutos
rango de ajuste de temperatura
temperatura ambiente-300ºc.
Paquete de Transporte
caja de madera y paquete de vacío
Especificación
3700× 1100× 1490mm
Marca Comercial
jaguar
Origen
Shenzhen, China
Código del HS
851419
Capacidad de Producción
100pcs/mes
Descripción de Producto

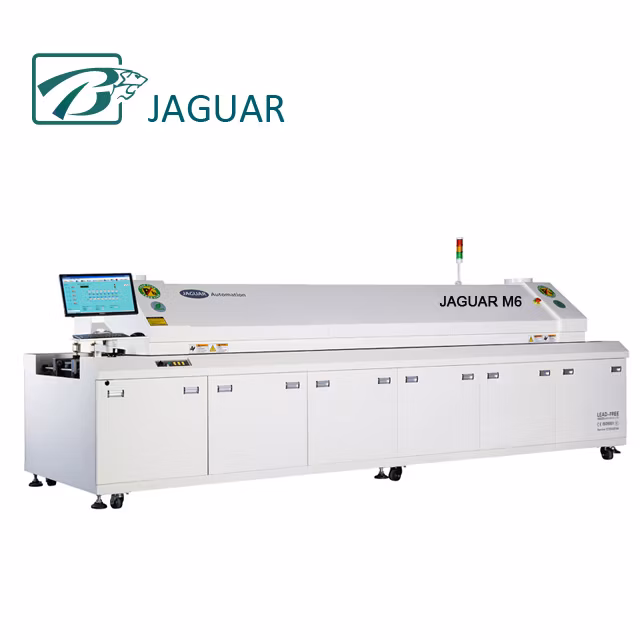

El Jaguar 6 Zonas Libres de Plomo el aire caliente el horno de reflujo de M6
Introducción:
Nº1 El exclusivo sistema de calefacción de larga vida avanzada
1.El sistema de calefacción adoptar el calentador de níquel sueco con eficiencia y ahorro de energía. El pico de longitud de onda de la potencia de radiación es de 4 UM con superficie curva el reflector de aumentar la velocidad de subida de temperatura, mejorar la eficiencia térmica. Y el sistema de circulación de aire forzada hacer PCB y el componente uniformemente calentados y eliminar el "efecto de sombra" de manera eficiente.
2.Con el material de protección resistente a altas temperaturas en el calentamiento de la preservación y la estructura de hierro fundido en el calentamiento de pasaje.
1. El transportador de la conducción el uso del sistema STK motor de velocidad ajustable importados de Taiwán ha coincidido con las 1:150 reductor de la turbina puede correr muy estable, el rango de velocidad puede varía entre 0-1500mm/min.
2. Rodillo de apoyo independiente de la estructura y funcionamiento de la correa de malla suave y la velocidad de precisión es de hasta ± 20 mm/min .
3. Correa de malla: durables y resistentes al desgaste, no es fácil de deformar y larga vida.
Nº3 estable y fiable sistema de control eléctrico
1. Adopta el termostato de control importado que posee la lógica difusa y PID sistema de control de lazo cerrado. Es la respuesta rápida a los cambios en el calentamiento de estado y garantizar la compensación de calor eficiente para lograr la temperatura requerida.
2. El uso de termopar importados de Taiwán a cada zona de calefacción, se puede comentarios rápidos cambios de temperatura de cada zona, monitorización en tiempo real para mantener la temperatura en cada zona.
3 .rss especial relés de estado sólido que coincide con el bloque de disipación de calor dedicado prolongar la vida de manera efectiva. No hay contacto de salida y la función de control difuso por termostato, puede monitorear los cambios de temperatura ambiente y poder calorífico, aplicando el dispositivo de calentamiento por mínimo el pulso, garantizar la alta precisión del control de temperatura y la temperatura uniforme dentro de las zonas. La zona de longitud, la dirección del flujo, la distribución de la temperatura, se trata de reunirse con los estándares IPC.
4. Poderosos elementos de calefacción, calentamiento rápido, sólo necesita unos 20 minutos a temperatura ambiente a punto de ajuste de temperatura.
5 .diagnóstico de averías, audio y visual de alarma.
Nº1 El exclusivo sistema de calefacción de larga vida avanzada
1.El sistema de calefacción adoptar el calentador de níquel sueco con eficiencia y ahorro de energía. El pico de longitud de onda de la potencia de radiación es de 4 UM con superficie curva el reflector de aumentar la velocidad de subida de temperatura, mejorar la eficiencia térmica. Y el sistema de circulación de aire forzada hacer PCB y el componente uniformemente calentados y eliminar el "efecto de sombra" de manera eficiente.
2.Con el material de protección resistente a altas temperaturas en el calentamiento de la preservación y la estructura de hierro fundido en el calentamiento de pasaje.
3. El uso de Taiwán SanYue importado el eje largo del motor del ventilador de alta temperatura y W de calor en forma de conducto, diseño de la crítica no hay ruido o vibración y conveniente para el mantenimiento .
4. Zonas de calentamiento están estructurados con aluminio poroso, director de aire aire caliente se distribuye uniformemente la superficie de PCB. El capó puede abrir completamente el fin de proceder con facilidad de mantenimiento.

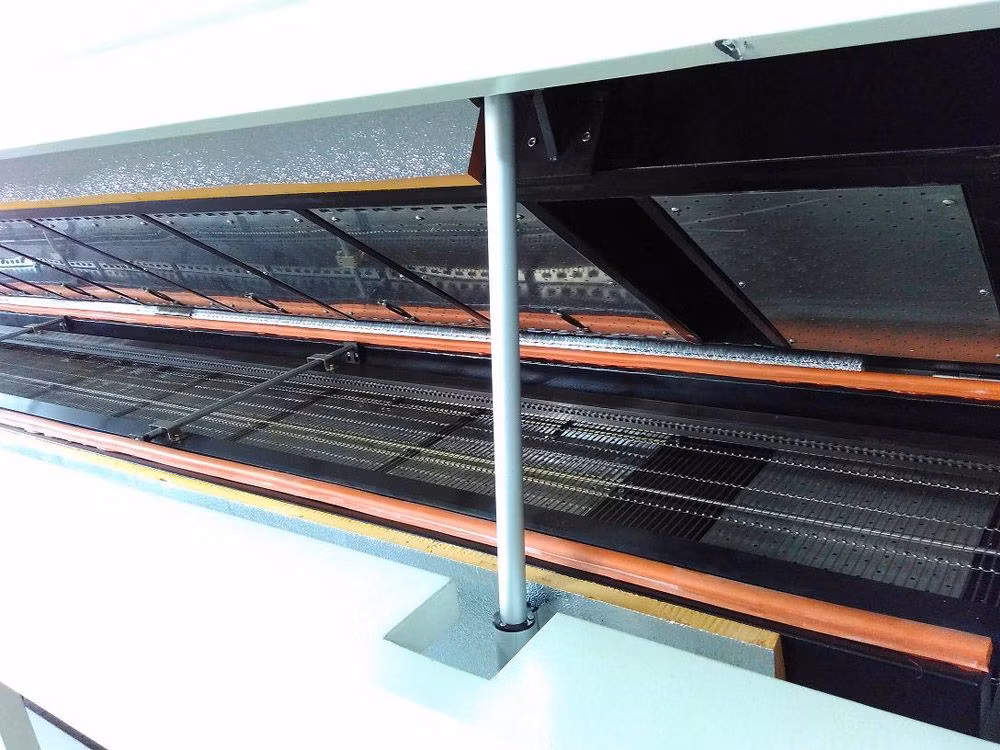

Nº2 estable y fiable sistema de cintas transportadoras 4. Zonas de calentamiento están estructurados con aluminio poroso, director de aire aire caliente se distribuye uniformemente la superficie de PCB. El capó puede abrir completamente el fin de proceder con facilidad de mantenimiento.
1. El transportador de la conducción el uso del sistema STK motor de velocidad ajustable importados de Taiwán ha coincidido con las 1:150 reductor de la turbina puede correr muy estable, el rango de velocidad puede varía entre 0-1500mm/min.
2. Rodillo de apoyo independiente de la estructura y funcionamiento de la correa de malla suave y la velocidad de precisión es de hasta ± 20 mm/min .
3. Correa de malla: durables y resistentes al desgaste, no es fácil de deformar y larga vida.
Nº3 estable y fiable sistema de control eléctrico
1. Adopta el termostato de control importado que posee la lógica difusa y PID sistema de control de lazo cerrado. Es la respuesta rápida a los cambios en el calentamiento de estado y garantizar la compensación de calor eficiente para lograr la temperatura requerida.
2. El uso de termopar importados de Taiwán a cada zona de calefacción, se puede comentarios rápidos cambios de temperatura de cada zona, monitorización en tiempo real para mantener la temperatura en cada zona.
3 .rss especial relés de estado sólido que coincide con el bloque de disipación de calor dedicado prolongar la vida de manera efectiva. No hay contacto de salida y la función de control difuso por termostato, puede monitorear los cambios de temperatura ambiente y poder calorífico, aplicando el dispositivo de calentamiento por mínimo el pulso, garantizar la alta precisión del control de temperatura y la temperatura uniforme dentro de las zonas. La zona de longitud, la dirección del flujo, la distribución de la temperatura, se trata de reunirse con los estándares IPC.
4. Poderosos elementos de calefacción, calentamiento rápido, sólo necesita unos 20 minutos a temperatura ambiente a punto de ajuste de temperatura.
5 .diagnóstico de averías, audio y visual de alarma.
6.La función de producción de apagado de retardo, uniformes refrigeración tras la parada: evitar hard-mercancía de térmico dañado.
Especificación:
| El modelo | JAGUAR M6 | |
Sistema de calefacción | Número de zona de calefacción | Top 6 de la parte inferior 6 |
| Conducto de calefacción | 2500mm | |
| Estilo calefacción | El aire caliente | |
| Número de la zona de refrigeración | 1 ABAJO 1 | |
| Estilo de refrigeración | Aire de refrigeración forzada | |
Sistema de cintas transportadoras | Max. El ancho de la PCB | 300 mm. |
| El ancho de la correa de malla | 400mm | |
| Dirección de transporte | L→R(O R→L) | |
| La altura del proceso | 900±20 mm | |
| Tipo de transportador | La malla y la cadena | |
| La velocidad de transportador | 0-2000mm/min. | |
| La lubricación manual | Standard | |
| La apertura del capó | Polo tornillo eléctricos | |
| Vía fija | Vía delantera fija (opción: el riel trasero fijo). | |
| Juego de producto | La parte superior e inferior de 25mm 25mm | |
Sistema de control | Fuente de alimentación | 5La línea 3fase 380V 50/60 Hz |
| Consumo de energía total | 26kw | |
| El consumo de inicio | 18kw | |
| El consumo constante | 4-7KW | |
| El tiempo de la rampa | A unos 20 minutos | |
| Temp. La gama de ajuste | La temperatura ambiente -300ºC | |
| Temp. Método de control | PLC + PC | |
| Temp. La precisión de control | ±1.5ºC | |
| El almacenamiento de datos | Los datos de proceso y almacenamiento de estado(80GB) | |
| Placa de boquillas | Placa de aleación de aluminio | |
| Alarma anormal | La temperatura anormales. (Overtemp/baja temp.). | |
| Alarma cayó de la junta | Torre de Luz: calentamiento de ámbar, verde-rojo normal-anormal | |
General | La cota(L*W*H) | 3700×1100×1490mm |
| El peso | 900kg. | |
| El color | Gris ordenador | |
Acerca de nosotros:
Shenzhen Jaguar Automation Equipment Co., Ltd. es un horno de reflujo de profesional y fabricante de soldadura por ola en Shenzhen, China. Nos centramos en la tecnología de soldadura SMD y que por más de 10 años, y nuestros ingenieros tienen más de 20 años de experiencia.
Estamos certificados de empresa nacional de alta tecnología desde 2017, integrada I+D, fabricación, servicio, el comercio, todos nuestros productos tienen la certificación CE, nuestros productos son ampliamente reconocidas en nuestro mercado interno, así como en el mercado de ultramar.
Nuestro objetivo es proporcionar a los clientes el mejor servicio posible y producir productos de excelente calidad que cumplan o superen sus expectativas.
Nuestra fábrica:
Más de 6.000 metros cuadrados de planta de producción.
Más de 20 años de experiencia en fabricación de equipos de automatización de SMT. Más de 50 pueblos equipo de producción, entre ellos
Los técnicos de montaje mecánico de 36
12 de los ingenieros eléctricos
4 professional QC
Experiencia de éxito:
Cliente del jaguar en 35 países alrededor del mundo
1. Hemos ayudado a los clientes para crear un montón de nuevas fábricas en todo el mundo.
2. La formación de más de 600 expertos y técnico para los clientes.
3. Se convirtió en la más fiable socio chino.
El cliente y comentarios:
Exposiciones:
Seguir asistiendo a más de 10 exposiciones y foros de cada año.
La reunión anual de NEPCON y Electronica las exposiciones son nuestro evento regular.
Participar en el 3-5 en el extranjero famoso exposiciones regularmente cada año, como:
El IPC Expo en San Diego, EE.UU.
Electronica en Delhi, India
Electron Tech Expo de Mosco, Rusia
Ganar Exposición en Estambul, Turquía
Nuestros certificados:
Pasamos las certificaciones ISO
Somos una empresa miembro de la IPC
Somos la empresa nacional de alta tecnología
Todas las máquinas tienen certificaciones CE y RoHS
Embalaje y envío:
Lo que podemos hacer por usted?
1. Proporcionamos THT y SMT completa solución para usted
2. Proporcionamos la tecnología core con nuestros equipos
3. Ofrecemos el servicio técnico más profesional
4. Tenemos experiencia en ricos y SMT THT configuración de fábrica
5. Podemos resolver cualquier cuestión sobre SMT y THT
