Información Básica.
No. de Modelo.
hd-a520
Cargando Método
Carga dinámica
Visualización
Digital
Control
Control Computarizado
Peso
100-500 kg
Fuente De Alimentación
AC220V
criterios de diseño
iso, jis, ista
altura de caída
300 a 1500mm (ajustable)
peso estándar de caída
60kg ( puede personalizar )
garantía
un año
tiempo de entrega
15 días después de recibir el depósito
modelo
hd-a520
área del panel de caída (w* l)
1700*1400 mm
tamaño máx. de la muestra (l* w* h)
1000* 700*1000 mm
tamaño del brazo
290* 240* 8 mm
peso máximo de la muestra
60 kg
Paquete de Transporte
caja de madera fuerte
Especificación
iso 2248, jis z0202-87, gb/t4857,5-92
Marca Comercial
haida
Origen
China
Código del HS
9024109000
Capacidad de Producción
150 juegos por mes
Descripción de Producto

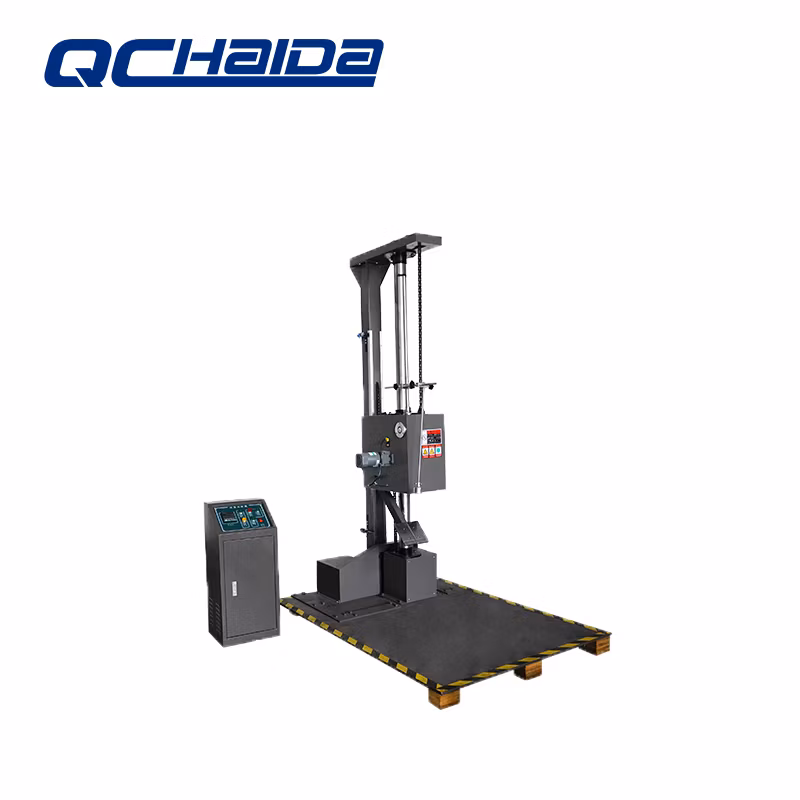

Cartón ala único cero de máquinas de prueba de caída libre
Descripción:
El modelo de utilidad revela una prueba de caída de cero la máquina. La máquina se compone de una placa de impacto y un armario eléctrico, donde un marco vertical de acero se organizan en la placa de impacto; Un vástago de tornillo se organizan en el marco vertical; Levantar el asiento está organizado en el exterior del vástago de tornillo en una manera penetrante; Una biela se organizan en el asiento de elevación; Una placa fija se organizan en la biela, la barra de elevación está organizado en la placa fija; Un bastidor de soporte en forma electrónica capaz de mover hacia arriba y abajo se organizan en el lado inferior de la barra de elevación; Una forma de U. La varilla del guardabarros también se organizan en el marco vertical; Y la pantalla se organizan en el armario eléctrico. Cuando la prueba de caída de cero la máquina está en uso, el armario eléctrico está controlado para activar un paquete parte fijada entre la barra de izado y el bastidor de soporte para bajar a la placa de impacto, así como para llevar a cabo la prueba de impacto en los bordes, esquinas y los aviones; La altura de la barra de elevación puede ajustarse según las necesidades reales, así como para adquirir los parámetros de prueba en diferentes situaciones; El paquete tiene baja probabilidad de deslizamiento durante las pruebas; Y la prueba de caída de cero la máquina está especialmente indicado para la realización de ensayos de caída de cubic artículos de paquete, y es más limpio, más ecológico para ahorrar espacio de la tradicional estructura de elevación hidráulico.
El principio.
Durante el proceso de transporte o manipulación de productos, puede haber gota/ otoño, que resulta en daño dentro de los productos. Y este dispositivo simula la caída/ la caída de un producto terminado para evaluar los daños. Todos los rhombohedrons, ángulos y los rostros de los productos pueden ser probados.
Propósito:
Esta máquina está diseñada para probar el producto envasado caen por los daños, y la evaluación del manejo de transporte de máquinas de pruebas de caída de las alas de China en el proceso de resistencia al impacto de fuerza.
Características:
Esta máquina puede ser una cara de los envases, bocina, bordes, como ensayo de caída libre, equipado con pantalla digital de gran pantalla y con el descodificador el seguimiento de alta precisión, que da a la altura de caída de los productos, y el error de altura de caída de menos de 2% o 10 mm. La máquina adopta monobrazo doble columna estructura, con el restablecimiento de eléctrica, control eléctrico drop y dispositivo de elevación eléctrica, fácil de usar; Buffer hidráulico único dispositivo para mejorar considerablemente la vida de servicio de la máquina, la estabilidad y seguridad. El brazo simple configuración, puede colocarse fácilmente en los productos, la caída del ángulo de impacto de la cara y el suelo ángulo plano error es menor o igual a 5 º.
Parámetros técnicos principales
Estándar de diseño
La norma ASTM D5276-98, ISTA 1A (caída libre)
ISTA 1A:
Relación de peso y altura de caída
Imágenes:
La introducción de Haida
Haida productos son ampliamente utilizados en los productos de papel, envases, la impresión de tinta, cintas adhesivas, bolsas, calzado, cuero, el medio ambiente, juguetes, productos para bebés, hardware, productos electrónicos, productos plásticos, productos de caucho y otras industrias, y son aplicables a todas las unidades de investigación científica, inspección de calidad de las instituciones y académico. Nuestros productos cumplen con UL, ASTM, JIS, GB, POR LO TANTO, TAPPI, EN, DIN, BS y otras normas nacionales e internacionales.
La fábrica:
FAQ:
¿Por qué elegirnos?
1. Servicio considerado los diferentes países de precalentamiento, cambiar manualmente la tensión de 110V a 220V, el indicador de seguros.
2. Un excelente servicio post venta:
18 meses de garantía. Además, nos puede ayudar a reparar el problema controller libremente, aun no lo es desde nuestra fábrica. Lo que necesitas hacer es enviarnos el controlador.
3. Commitment:
Vamos a firmar una carta de compromiso, mientras que firmamos el contrato, que mejorará su confianza para nosotros.
4. Buen Embalaje:
La simulación de Atención al Cliente animatrónico Triceratops están recubiertos con película de burbujas de aire antes de ponerlos en la caja de madera, que no sólo tiene una buena absorción de golpes, sellado en caliente de resistencia al impacto, y también tiene la ventaja de no tóxicos, inodoro, la humedad a la corrosión, buena transparencia...
Descripción:
El modelo de utilidad revela una prueba de caída de cero la máquina. La máquina se compone de una placa de impacto y un armario eléctrico, donde un marco vertical de acero se organizan en la placa de impacto; Un vástago de tornillo se organizan en el marco vertical; Levantar el asiento está organizado en el exterior del vástago de tornillo en una manera penetrante; Una biela se organizan en el asiento de elevación; Una placa fija se organizan en la biela, la barra de elevación está organizado en la placa fija; Un bastidor de soporte en forma electrónica capaz de mover hacia arriba y abajo se organizan en el lado inferior de la barra de elevación; Una forma de U. La varilla del guardabarros también se organizan en el marco vertical; Y la pantalla se organizan en el armario eléctrico. Cuando la prueba de caída de cero la máquina está en uso, el armario eléctrico está controlado para activar un paquete parte fijada entre la barra de izado y el bastidor de soporte para bajar a la placa de impacto, así como para llevar a cabo la prueba de impacto en los bordes, esquinas y los aviones; La altura de la barra de elevación puede ajustarse según las necesidades reales, así como para adquirir los parámetros de prueba en diferentes situaciones; El paquete tiene baja probabilidad de deslizamiento durante las pruebas; Y la prueba de caída de cero la máquina está especialmente indicado para la realización de ensayos de caída de cubic artículos de paquete, y es más limpio, más ecológico para ahorrar espacio de la tradicional estructura de elevación hidráulico.
El principio.
Durante el proceso de transporte o manipulación de productos, puede haber gota/ otoño, que resulta en daño dentro de los productos. Y este dispositivo simula la caída/ la caída de un producto terminado para evaluar los daños. Todos los rhombohedrons, ángulos y los rostros de los productos pueden ser probados.
Propósito:
Esta máquina está diseñada para probar el producto envasado caen por los daños, y la evaluación del manejo de transporte de máquinas de pruebas de caída de las alas de China en el proceso de resistencia al impacto de fuerza.
Características:
Esta máquina puede ser una cara de los envases, bocina, bordes, como ensayo de caída libre, equipado con pantalla digital de gran pantalla y con el descodificador el seguimiento de alta precisión, que da a la altura de caída de los productos, y el error de altura de caída de menos de 2% o 10 mm. La máquina adopta monobrazo doble columna estructura, con el restablecimiento de eléctrica, control eléctrico drop y dispositivo de elevación eléctrica, fácil de usar; Buffer hidráulico único dispositivo para mejorar considerablemente la vida de servicio de la máquina, la estabilidad y seguridad. El brazo simple configuración, puede colocarse fácilmente en los productos, la caída del ángulo de impacto de la cara y el suelo ángulo plano error es menor o igual a 5 º.
Parámetros técnicos principales
| Peso de la muestra Max. | 100 kg. |
| El tamaño de muestra | Tres tipos de tamaño de la caja de cartón en el archivo "Inq Haida" |
| Área de la plataforma de caída | Como por tres tipos de tamaño de la caja de cartón en el archivo "Inq Haida" |
| La altura de caída | 100-1000mm |
| Prueba de caída | Las esquinas, bordes, se enfrenta a de la muestra |
| El modo de unidad | Motor drive |
| Dispositivo de protección | Dispositivo de protección de tipo de inducción |
| Tableros | 45# el acero, chapa de acero sólido |
| El material del brazo | 45# el acero |
| Visualización de altura | Digital |
| Modo de operación | PLC. |
| El modo de conducción | Taiwán regulador lineal y el cobre guide |
| Método Drop. | Neumática electromagnéticas y apoyo integral |
| La dimensión de la máquina (L x W x H) | 2000*1900*2450 mm incluido caja de control (estimado) |
| Paquete | Fuerte caja de madera |
| La dimensión del paquete (L x W x H) | 2300*2200*2650mm (estimado) |
| El peso del paquete | 800kg. |
| El poder | Monofásico, de 220V, 50/60Hz |
Estándar de diseño
La norma ASTM D5276-98, ISTA 1A (caída libre)
ISTA 1A:
Relación de peso y altura de caída
Imágenes:
